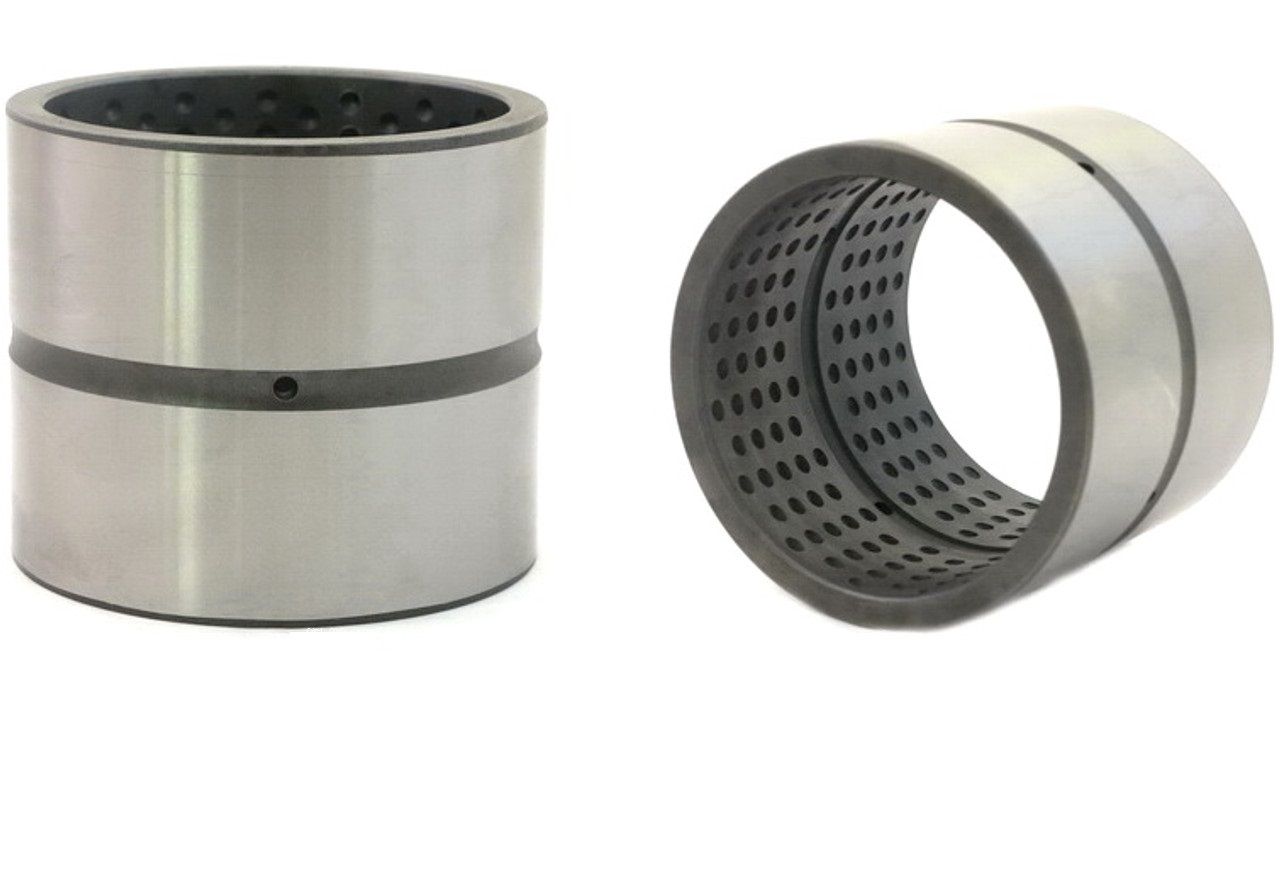

Втулка 189-3870 (229-1091) CGR шарнира ковша Caterpillar
Втулка CGR с артикулом 189-3870 (1893870) — это втулка скользящего шарнира рукояти в узле крепления ковша для гусеничных гидравлических экскаваторов Caterpillar серий 311–330F. Изготовлена из стали марки 4140 (отечественный аналог 40ХН) с термообработкой до твёрдости HRC 62–65, что обеспечивает высокую стойкость к ударным нагрузкам и абразивному износу в условиях карьерной и строительной эксплуатации. Деталь является качественным послепродажным аналогом оригинала Caterpillar, взаимозаменяема с обновлёнными артикулами 229-1091 и 526-9332.
- Производитель: CGR (aftermarket, качественный аналог OEM)
- Материал: легированная сталь 4140 / 40ХН, термообработка HRC 62–65
- Вес: ~1 кг
- Применяемость: экскаваторы Caterpillar E110B, E120B, 311–330F (более 40 модификаций)
- Взаимозаменяемые артикулы: 189-3870 / 229-1091 / 526-9332
Втулка CGR 189-3870 (229-1091) — шарнир рукояти/ковша экскаватора Caterpillar
Варианты исполнения и взаимозаменяемые артикулы
| Артикул | Производитель / статус | Примечание |
|---|---|---|
| 189-3870 / 1893870 (эта страница) | CGR — aftermarket | Основной артикул поставки; более ранняя номенклатура CAT |
| 229-1091 / 2291091 | Caterpillar OEM / aftermarket | Обновлённый номер CAT, расширенная применяемость (до 330F). Полностью взаимозаменяем с 189-3870 |
| 526-9332 / 5269332 | Caterpillar OEM | Дополнительный кросс-номер; встречается в каталогах для 312D2–312F |
| CA1893870 | Aftermarket (CAT-prefix) | Торговый кросс ряда поставщиков; совпадает по размерам с 189-3870 |
Технические характеристики
| Тип | Втулка скользящего шарнира (sleeve bushing / plain bearing) |
| Позиция в узле | Шарнир рукояти в точке крепления ковша (dipper-to-bucket pivot) |
| Материал | Легированная сталь 4140 / 40ХН (хром-молибден) |
| Твёрдость (HRC) | 62–65 HRC (объёмная термообработка + поверхностная закалка) |
| Вес | ~1 кг |
| Габариты (OD / ID / L) | Уточняйте при заказе — зависит от серии экскаватора и модификации рукояти |
| Посадка | Прессовая (запрессовка в гнездо рукояти) |
| Стандарт изготовления | По техническим требованиям CAT OEM (допуски по чертежу CAT) |
| Производитель | CGR (aftermarket, сертифицированный аналог) |
Применяемость по моделям Caterpillar
| Модель экскаватора | Серия / модификация | Артикул для этой модели |
|---|---|---|
| Caterpillar E110B, E120B | Старая серия | 189-3870 |
| Caterpillar 311, 311B, 311C | 311D LRR, 311F LRR | 189-3870 / 229-1091 |
| Caterpillar 312, 312B, 312C | 312C L, 312D, 312D L, 312D2, 312D2 GC, 312D2 L, 312E, 312E L, 312F, 312F GC | 229-1091 / 526-9332 |
| Caterpillar 313D, 313D2 | 313D2 GC, 313D2 LGP, 313F, 313F GC, 313F L, 313F LGC | 229-1091 |
| Caterpillar 314C, 314D | 314D CR, 314D LCR, 314E CR, 314E LCR, 314F CR | 229-1091 |
| Caterpillar 315F LCR, 318F L | — | 229-1091 |
| Caterpillar 320C, 320D | 320D L, 320D2, 320D2 GC, 320D2 L, 320E, 320E L, 322C | 229-1091 |
| Caterpillar 323D, 324D, 324E | 323D L, 323D2 L, 323F L, 324D L, 324E L, 324E LN | 229-1091 |
| Caterpillar 325D, 326D2, 326F | 325D L, 326D2 L, 326F L | 229-1091 |
| Caterpillar 329D, 329E, 330C, 330F | 329D L, 329D2, 329E L, 329F L, 330C L, 330F, 330F L | 229-1091 |
Конструкция и принцип работы
Втулка 189-3870 является цилиндрической втулкой скользящего трения (sleeve/plain bearing), запрессовываемой в проушину рукояти экскаватора в точке стыка с ковшом. Через её внутренний канал проходит палец (pin), связывающий рукоять и ковш. При работе экскаватора этот шарнир испытывает знакопеременные нагрузки: усилие копания на зубьях ковша достигает 80–180 кН в зависимости от модели, а угловые перемещения в шарнире составляют ±60°. Именно поэтому мягкий материал не подходит — деталь изготовлена из хром-молибденовой стали 4140, объёмно закалённой до HRC 62–65: такая твёрдость даёт высокую поверхностную стойкость к задирам, сохраняя при этом вязкость сердцевины для поглощения ударов.
Втулка работает в паре с пальцем и маслёнкой (фитингом Зерк): консистентная смазка нагнетается в зазор между пальцем и втулкой, формируя масляную плёнку и вытесняя грязь. Именно отсутствие смазки — главная причина ускоренного износа: при сухом трении контактное давление в шарнире многократно возрастает, и ресурс втулки снижается с 2000–3000 до 200–400 моточасов.
Установка и замена втулки 189-3870
Необходимый инструмент: гидравлический или механический пресс (усилие выпрессовки/запрессовки — от 5 тонн), оправка по диаметру отверстия, нутромер, молоток (медный/алюминиевый), консистентная смазка EP2/EP3 (Mobilgrease XHP, Shell Gadus S3).
- Подготовка: установить экскаватор на ровную площадку, опустить ковш на грунт, снять давление с гидросистемы. Снять стопорные болты/шплинты пальца ковша.
- Извлечение пальца: выбить или выпрессовать старый палец из проушины рукояти. Проверить диаметр пальца нутромером — допуск посадки зазора: 0,15–0,25 мм для новой втулки.
- Выпрессовка изношенной втулки: с помощью оправки и пресса выпрессовать старую втулку из гнезда рукояти. Не выбивать ударами молотка — деформируется посадочное отверстие.
- Осмотр гнезда: проверить посадочное отверстие на овальность (допуск: не более 0,05 мм). При большей овальности — расточить отверстие и подобрать ремонтный размер втулки.
- Запрессовка: нанести тонкий слой смазки на наружный диаметр новой втулки. Запрессовать прессом строго соосно, без перекоса. Усилие запрессовки — 3–8 тонн (зависит от натяга). Запрессовка ударами молотка недопустима — приводит к сколам торца и задирам посадочного отверстия.
- Установка пальца: перед установкой нанести консистентную смазку EP2 на рабочую поверхность пальца и в смазочный канал. Установить палец, зашплинтовать или закрепить болтом. Момент затяжки стопорного болта: 120–160 Нм (для 312-й серии — уточняйте в сервисной документации CAT REHS).
- Проверка: нажать жировым шприцем 2–3 нагнетания через маслёнку до появления свежей смазки из зазоров. Проверить ход ковша — движение должно быть плавным, без стуков и заеданий.
- Замена только втулки без проверки пальца. Изношенный палец с задирами и эллипсностью быстро «убьёт» новую втулку — через 200–400 моточасов вместо 2000+. Всегда измеряйте диаметр пальца нутромером.
- Запрессовка с перекосом. Даже 0,3–0,5° перекоса создаёт концентратор напряжений на торце втулки — она треснет при первых же ударных нагрузках.
- Пропуск смазки после монтажа. Первое нагнетание — до установки ковша, второе — после первого рабочего цикла. Без этого первые 15–30 минут работа идёт «на сухую».
- Замена втулки без замены уплотнений (сальников/O-колец). Изношенное уплотнение не удерживает смазку и пропускает грязь — ресурс новой втулки снижается в 3–5 раз.
- Использование универсальной смазки Литол-24 вместо высокотемпературной EP2/EP3 с противоизносными присадками. Литол-24 не рассчитан на ударные нагрузки шарниров экскаватора.
Критерии износа: когда менять втулку 189-3870
| Параметр | Допустимое значение (новая деталь) | Предельное значение (замена обязательна) |
|---|---|---|
| Радиальный зазор «палец–втулка» | 0,15–0,25 мм | > 1,0 мм |
| Износ по внутреннему диаметру | Номинал ±0,05 мм | > 1,5 мм от номинала |
| Овальность внутреннего диаметра | < 0,05 мм | > 0,5 мм |
| Видимый люфт ковша в шарнире (визуально, при копании) | Не ощущается | Видимый «хлоп» ковша > 1 мм |
| Задиры / борозды на рабочей поверхности | Отсутствуют | Задиры глубиной > 0,3 мм, длиной > 10 мм |
| Трещины на торцах втулки | Отсутствуют | Любые трещины — немедленная замена |
Ресурс и регламент технического обслуживания
Ресурс втулки 189-3870 при соблюдении регламента смазки и исправных уплотнениях составляет 2000–3000 моточасов в нормальных условиях (разработка грунта I–III категории). В абразивных условиях (скальный грунт, гравий, бетонный лом) ресурс снижается до 800–1500 моточасов.
| Вид ТО | Периодичность | Операция |
|---|---|---|
| ТО-1 (ежесменное) | Каждые 8–10 моточасов | Нагнетание смазки EP2/EP3 через маслёнку шарнира рукояти/ковша (2–3 нагнетания) |
| ТО-2 | Каждые 250 моточасов | Визуальный осмотр шарниров рабочего оборудования. Замер люфта ковша. Проверка состояния уплотнений. Подтяжка стопорных болтов пальцев |
| ТО-3 | Каждые 1000 моточасов | Демонтаж пальца ковша, промывка, замер диаметра пальца и втулки нутромером. Замена уплотнений. При зазоре > 0,8 мм — плановая замена втулки |
| По факту износа | При зазоре > 1,0 мм или видимом люфте | Внеплановая замена втулки и уплотнений. Проверка состояния пальца |
Ремонт: что восстанавливается, что нет
Что подлежит восстановлению:
- Посадочное отверстие рукояти — при незначительной (до 0,2 мм) овальности восстанавливается расточкой с последующей установкой втулки ремонтного размера.
- Палец ковша — при задирах глубиной до 0,3 мм допустима шлифовка с подбором новой втулки под полученный размер. При овальности пальца >0,5 мм — замена пальца.
Сопутствующие запасные части
При замене втулки 189-3870 рекомендуется одновременно проверить и при необходимости заменить:
- Палец ковша (bucket pin) Caterpillar — артикулы серии 189-38xx / 229-10xx (подбор по модели)
- Уплотнения шарнира (O-кольца и сальники) — резиновые уплотнения в гнезде рукояти, меняются каждые 1000 м/ч или вместе с втулкой
- Маслёнки (фитинги Зерк) для шарниров рабочего оборудования CAT — при закоксованных или сорванных маслёнках смазка не поступает к втулке
- Втулка рукояти в узле тяги (189-3869) — парная деталь в соседнем шарнире той же рукояти; рекомендуется менять комплектно
- Консистентная смазка EP2/EP3 (Mobilgrease XHP 222, Shell Gadus S3 V220C) — для первичного нагнетания и дальнейшего ТО
Часто задаваемые вопросы
Чем отличается артикул 189-3870 от 229-1091? Это одна и та же деталь?
Да, это взаимозаменяемые детали. Артикул 189-3870 — более ранний номер CAT, применявшийся для экскаваторов серий E110B, E120B, 311–312C. Артикул 229-1091 — обновлённый номер, введённый Caterpillar при расширении применяемости на серии 313D–330F. Геометрически и конструктивно детали идентичны. При заказе можно указывать любой из этих артикулов — поставка будет произведена под актуальным номером.
CGR — это оригинал или аналог? Подойдёт ли на мой экскаватор?
CGR — это качественный послепродажный (aftermarket) производитель запасных частей для импортной спецтехники. Деталь изготовлена по размерам и допускам, соответствующим чертежам CAT, из стали 4140 с термообработкой HRC 62–65 — аналогично оригиналу. Это не «серый» аналог с неизвестными характеристиками, а сертифицированная продукция с гарантированными геометрическими параметрами. Для точного подтверждения совместимости — укажите нам серийный номер вашей машины.
Как часто нужно менять смазку в шарнире ковша на Caterpillar 312?
Согласно регламенту CAT, шарниры рабочего оборудования смазываются каждые 8–10 моточасов (ежесменно). Это самый частый интервал ТО на экскаваторе. Используйте консистентную смазку EP2 или EP3 с противоизносными присадками (например, Mobilgrease XHP 222 или Shell Gadus S3). Не допускайте применения Литол-24 — он не рассчитан на ударные нагрузки шарниров гидравлического экскаватора и при температурах выше +60°C теряет структуру.
Можно ли поставить втулку 189-3870 без пресса — молотком?
Не рекомендуется. Втулка имеет прессовую посадку с натягом. При запрессовке ударами молотка практически невозможно обеспечить соосность — деталь уходит с перекосом на 0,5–1°, что создаёт концентраторы контактного напряжения. Результат — скол торца или появление трещины в течение первых 200–500 моточасов. Используйте оправочный пресс усилием от 5 тонн. Если пресса нет — обратитесь в специализированный сервис.
Сколько времени занимает доставка из importask.ru в регионы РФ?
Детали, находящиеся в наличии на нашем складе, отгружаются в день оплаты. Срок доставки по России транспортными компаниями (СДЭК, Деловые Линии, ПЭК) — от 1 до 7 рабочих дней в зависимости от региона. Возможна отправка в день обращения при оплате до 14:00. Для крупных партий (для предприятий и сервисных центров) — уточняйте наличие и условия у менеджера.
Заказать втулку 189-3870 (229-1091) CGR для Caterpillar
Склад в России — отгрузка в день оплаты. Доставка по всей РФ.
Подбор по серийному номеру. Оптовые условия для предприятий и сервисных центров.
