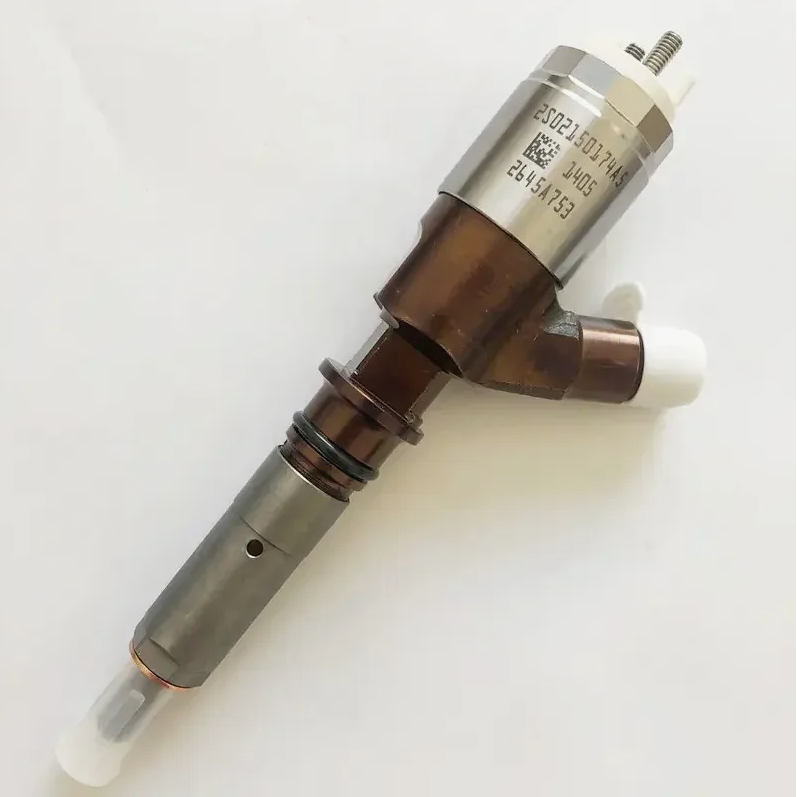

Форсунка CAT 10R7938 / 2645A753; 3213600
Форсунка 10R-7938 (кросс-номера: 2645A753, 321-3600 / 3213600) — восстановленная форсунка Common Rail уровня Cat® Reman для дизельного двигателя Caterpillar C6.6. Производится по заводской конструкторской документации CAT с применением оригинальных компонентов или их точных аналогов, проходит стендовые испытания и поставляется с официальной гарантией Caterpillar 12 месяцев — аналогично новому оригиналу. Артикул 2645A753 является кросс-номером Perkins (двигатель Perkins 1106D-E66TA, конструктивно идентичен C6.6). Применяется на бульдозерах, колёсных и гусеничных погрузчиках, виброкатках и асфальтоукладчиках с двигателем C6.6.
- Тип: Common Rail, электромагнитная (соленоидная)
- Двигатель: Caterpillar C6.6 / Perkins 1106D-E66TA
- Статус: Cat® Reman — официально восстановленный оригинал, гарантия 12 мес.
- Габариты: длина 223,5 мм / ширина 121,9 мм / высота 129,5 мм
- Применяемость: D6K, 924H/924HZ, 953D, CS-56/CS-76/CP-74 и др., AP-655D, BG655D
Форсунка 10R-7938 Cat® Reman — Common Rail для двигателя Caterpillar C6.6
Варианты исполнения и кросс-номера
| Артикул | Производитель / статус | Примечание |
|---|---|---|
| 10R-7938 / 10R7938 (эта страница) | Caterpillar — Cat® Reman (восстановленный оригинал) | Основной артикул поставки; гарантия CAT 12 мес. |
| 2645A753 | Perkins (дочерняя компания Caterpillar) | Кросс-номер для двигателя Perkins 1106D-E66TA; конструктивно идентична 10R-7938 |
| 321-3600 / 3213600 | Caterpillar — дополнительный номер | Встречается в каталогах aftermarket как перекрёстный номер к 10R-7938; уточняйте совместимость по S/N машины |
Технические характеристики
| Тип форсунки | Common Rail, электромагнитная (соленоидный клапан) |
| Двигатель | Caterpillar C6.6 / Perkins 1106D-E66TA |
| Статус производства | Cat® Reman — официально восстановленная CAT по заводской документации |
| Длина (мм) | 223,5 мм (8,8 дюйма) |
| Ширина (мм) | 121,9 мм |
| Высота (мм) | 129,5 мм (5,1 дюйма) |
| Давление впрыска | Система Common Rail; давление в рампе до ~180 МПа (1800 бар) в зависимости от режима работы двигателя |
| Управление | Электронный блок управления двигателем (ECM); сигнал — 12/24 В |
| Гарантия | 12 месяцев (официальная гарантия Caterpillar, аналогична новому оригиналу) |
| Возврат | Позиция невозвратная (Non-Returnable) — характерно для всех форсунок Cat Reman |
Применяемость по моделям техники Caterpillar
| Тип техники | Модели | Двигатель |
|---|---|---|
| Бульдозер (Track-Type Tractor) | D6K, D6K XL, D6K LGP | C6.6 |
| Колёсный погрузчик | 924H, 924HZ | C6.6 |
| Гусеничный погрузчик (Track Loader) | 953D | C6.6 |
| Виброкаток (Vibratory Compactor) | CS-56, CS-56B, CS-64, CS-68B, CS-74, CS-74B, CS-76, CS-78B, CS-79B, CP-56, CP-56B, CP-64, CP-68B, CP-74, CP-74B, CP-76 | C6.6 |
| Асфальтоукладчик | AP-600D, AP-655D, BG600D, BG655D | C6.6 |
| Харвестер (Feller Buncher) | 553C, 2470C | C6.6 |
| Трубоукладчик (Pipelayer) | PL61 | C6.6 |
| Погрузчик подземный (LHD) | R1300G II | C6.6 |
| Погрузчик грейферный (Knuckleboom) | 559 | C6.6 |
Что такое Cat® Reman и почему это не «бэушная» форсунка
Cat® Reman (Remanufactured) — официальная программа Caterpillar по восстановлению деталей. Это не «капиталка» в гараже и не серый aftermarket: каждая форсунка разбирается на специализированном заводе CAT, все изношенные компоненты заменяются новыми оригинальными деталями, после чего узел проходит стендовые испытания по тем же стандартам, что и новое изделие. Ключевые отличия Cat Reman от обычного восстановления:
- Используются оригинальные компоненты CAT или их точные производственные аналоги
- Стендовые испытания — давление, расход, паттерн распыла — по заводским допускам
- Гарантия 12 месяцев — идентична гарантии на новую оригинальную форсунку
- Цена — на 30–50% ниже новой оригинальной форсунки при сопоставимом ресурсе
Форсунка Common Rail двигателя C6.6 управляется электронным блоком ECM: тот подаёт сигнал на соленоидный клапан, который открывает иглу распылителя, подавая дизельное топливо из общей рампы под давлением до ~1800 бар непосредственно в камеру сгорания. Система позволяет реализовывать многофазный впрыск (пилотный + основной + дожигание), что обеспечивает экономичность и соответствие нормам Tier 4i / Stage IIIB. Именно поэтому чистота топлива и состояние фильтров критичны: даже 5–10 мкм абразива в топливе вызывают задиры иглы распылителя и выход форсунки из строя за 300–800 моточасов вместо 4000+.
Установка форсунки 10R-7938 на двигатель C6.6
Необходимый инструмент: динамометрический ключ, съёмник форсунок CAT (или универсальный), набор торцевых головок, чистая ветошь без ворса, медная паста (для резьбы скобы), дизельное топливо для промывки посадочного гнезда.
- Подготовка: выключить двигатель, стравить давление в топливной рампе (подождать не менее 10 минут после остановки). Очистить зону вокруг форсунок сжатым воздухом — недопустимо попадание грязи в отверстия форсунок при демонтаже.
- Отсоединение разъёма ECM: отжать фиксатор и отсоединить электрический разъём форсунки. Не тянуть за провод — только за фиксатор.
- Снятие топливопроводов высокого давления: ослабить накидные гайки трубок высокого давления. Момент затяжки при обратной установке: 30 Нм (трубки форсунок C6.6). Заглушить все открытые штуцеры чистыми пробками — попадание грязи в рампу недопустимо.
- Снятие скобы крепления форсунки: отвернуть болт скобы. Момент затяжки при установке: 55 Нм (первый этап) + доворот на 60° (второй этап) — двухэтапная затяжка обязательна.
- Извлечение форсунки: использовать специальный съёмник — не выбивать ударами. Форсунка устанавливается с медным уплотнительным кольцом (мягкое кольцо в нижней части); кольцо всегда заменяется новым.
- Очистка посадочного гнезда: промыть гнездо дизельным топливом, проверить на наличие нагара и задиров. Нагар свыше 0,3 мм — развертка гнезда специальным инструментом CAT.
- Установка новой форсунки: установить новое медное уплотнительное кольцо. Смазать резьбу болта скобы медной пастой. Вставить форсунку в гнездо строго вертикально. Установить и затянуть скобу: 55 Нм + 60° доворот. Затянуть трубки высокого давления: 30 Нм.
- Прокачка системы: перед пуском двигателя прокачать топливную систему ручным насосом до плотного хода. Запустить двигатель на холостом ходу 3–5 минут, проверить отсутствие подтёков.
- Программирование (обязательно!): после замены форсунки C6.6 выполнить процедуру Injector Trim File через диагностический адаптер CAT ET (Electronic Technician). Каждая форсунка имеет индивидуальный калибровочный код (IMA-код), без ввода которого ECM не сможет корректно управлять дозированием — двигатель будет работать неровно, возможен перерасход топлива и дымность.
- Пропуск ввода IMA-кода через CAT ET. Без программирования ECM продолжает использовать калибровку старой форсунки — мотор работает нестабильно, возможны ошибки по дымности и расходу. Это наиболее распространённая ошибка при самостоятельной замене.
- Повторное использование медного уплотнительного кольца. Обжатое кольцо не обеспечивает герметизацию — утечка топлива под давлением 1800 бар приводит к пожароопасной ситуации и повреждению гнезда.
- Затяжка трубок высокого давления с моментом «от руки» без динамометрического ключа. Перетяжка (более 35 Нм) деформирует конус трубки — трещина появляется в течение 50–200 моточасов. Недотяжка — утечка топлива.
- Работа без съёмника. Удары молотком по форсунке повреждают корпус распылителя и задирают посадочное гнездо в ГБЦ — последующий ремонт вдвое дороже замены форсунки.
- Запуск двигателя без прокачки топливной системы. Воздушная пробка в рампе вызывает «сухой» пуск — игла распылителя работает без смазки топливом, что ведёт к задирам в первые секунды работы.
Признаки неисправности и критерии замены форсунки C6.6
| Симптом / параметр | Норма | Замена обязательна |
|---|---|---|
| Баланс цилиндров (Cylinder Cutout Test, CAT ET) | Отклонение ≤ ±5% от среднего по всем цилиндрам | Отклонение > 10% по данному цилиндру |
| Дымность выхлопа | Прозрачный или слабо-серый при прогреве | Чёрный дым в рабочем режиме, белый дым на холодном — признак нарушения паттерна распыла |
| Расход топлива | По паспорту двигателя C6.6 (г/кВт·ч) | Рост расхода > 15% без изменения режимов работы |
| Коды ошибок ECM | Отсутствуют | Активные коды: E360, E361, E362 (Injector Solenoid) — неисправность соленоида форсунки |
| Вибрация и тряска двигателя | Ровная работа на всех режимах | Нестабильный холостой ход, «троение» — один из цилиндров не вносит вклад в работу |
| Наличие металлической стружки в топливном фильтре | Отсутствует | Металлические частицы — признак разрушения распылителя; немедленная замена форсунки + промывка рампы |
Ресурс и регламент ТО топливной системы C6.6
Ресурс форсунки 10R-7938 при соблюдении регламента составляет 4000–8000 моточасов. В условиях загрязнённого или некондиционного дизельного топлива (содержание серы выше допустимого, присутствие воды или абразива) ресурс снижается до 1500–2000 моточасов.
| Вид ТО | Периодичность | Операция |
|---|---|---|
| ТО-1 | Каждые 250 моточасов | Замена топливного фильтра первичной очистки. Проверка дренажа водоотделителя |
| ТО-2 | Каждые 500 моточасов | Замена топливного фильтра тонкой очистки. Визуальный осмотр трубок высокого давления и мест подключения форсунок на наличие подтёков |
| ТО-3 | Каждые 2000 моточасов | Диагностика форсунок через CAT ET (Cylinder Cutout Test, баланс цилиндров). Проверка давления в топливной рампе |
| По факту / по ресурсу | 4000–6000 моточасов или при кодах ошибок E360/E361/E362 | Замена форсунки 10R-7938. Обязательный ввод IMA-кода через CAT ET |
Ремонт: что подлежит восстановлению, что нет
Что делается в условиях специализированного сервиса:
- Замена распылителя (nozzle) при задирах или износе иглы
- Замена соленоидного клапана при кодах E360–E362
- Промывка и ультразвуковая очистка внутренних каналов
- Стендовая проверка расхода и паттерна распыла по эталонным значениям CAT
Именно эту процедуру в заводских условиях и представляет собой Cat® Reman — что делает его экономически оправданной альтернативой новой форсунке при сохранении гарантированного ресурса.
Сопутствующие запасные части
При замене форсунки 10R-7938 рекомендуется одновременно проверить и при необходимости заменить:
- Топливный фильтр тонкой очистки C6.6 — замена обязательна при замене форсунки; засорённый фильтр уничтожает новую форсунку за 300–500 м/ч
- Медное уплотнительное кольцо форсунки (copper washer) — одноразовое, замена обязательна при каждом демонтаже форсунки
- Трубки высокого давления (HP fuel lines) C6.6 — при наличии следов коррозии, деформации конусов или трещин
- Топливный фильтр-сепаратор воды (водоотделитель) — при обнаружении воды в системе; вода — основная причина коррозии иглы распылителя
- Ремкомплект топливного насоса высокого давления (ТНВД) C6.6 — при низком давлении в рампе (менее 140 МПа на рабочем режиме)
Часто задаваемые вопросы
Cat® Reman — это «восстановленная» деталь, значит хуже новой?
Нет. Cat® Reman — официальная программа Caterpillar, а не сторонняя «капиталка». Завод разбирает форсунку, заменяет все изношенные компоненты оригинальными деталями CAT, проводит стендовые испытания по тем же стандартам, что и для новых изделий. Гарантия — 12 месяцев, идентична новому оригиналу. Цена при этом на 30–50% ниже. По ресурсу Cat Reman не уступает новой форсунке при соблюдении регламента ТО по топливной системе.
Подходит ли 10R-7938 на экскаватор CAT 320D или 312D?
Нет. Экскаваторы 312D и 320D оснащены двигателем C6.4, для которого применяются форсунки с артикулами 326-4700, 10R-7675, 295-9130. Форсунка 10R-7938 предназначена для двигателя C6.6, который устанавливается на бульдозеры D6K, колёсные погрузчики 924H, гусеничные погрузчики 953D, виброкатки и асфальтоукладчики. Установка не той форсунки приведёт к несовместимости с посадочным гнездом ГБЦ и неправильному давлению впрыска.
Нужна ли перепрошивка ЭБУ после замены форсунки?
Перепрошивка ЭБУ не требуется. Однако необходимо выполнить процедуру Injector Trim File через диагностический адаптер CAT ET — это ввод индивидуального калибровочного IMA-кода новой форсунки в память ECM. Без этой операции блок управления продолжает работать по параметрам старой форсунки, что приводит к неравномерной работе двигателя и потенциальным ошибкам. IMA-код нанесён на этикетке форсунки или в паспорте изделия.
Почему форсунки C6.6 выходят из строя раньше срока?
Главные причины досрочного выхода: 1) загрязнённое или разводнённое топливо — абразивные частицы размером от 5 мкм вызывают задиры иглы; 2) несвоевременная замена топливных фильтров — при засорении фильтр создаёт кавитацию в топливе, которая разрушает поверхности; 3) попадание воды — коррозия иглы и седла; 4) длительная работа двигателя с недостаточным давлением топлива. Соблюдение интервала замены фильтров (каждые 250/500 м/ч) и использование качественного дизельного топлива — основная профилактика.
Как заказать и получить форсунку в регионе?
Оформите заказ по телефону, e-mail или через форму на сайте importask.ru. При наличии на складе — отгрузка в день оплаты. Доставка по России: СДЭК, Деловые Линии, ПЭК — от 1 до 7 рабочих дней в зависимости от региона. Работаем с физическими лицами, ИП и юридическими лицами (договор, счёт, НДС). Для предприятий с регулярными потребностями — индивидуальные условия.
