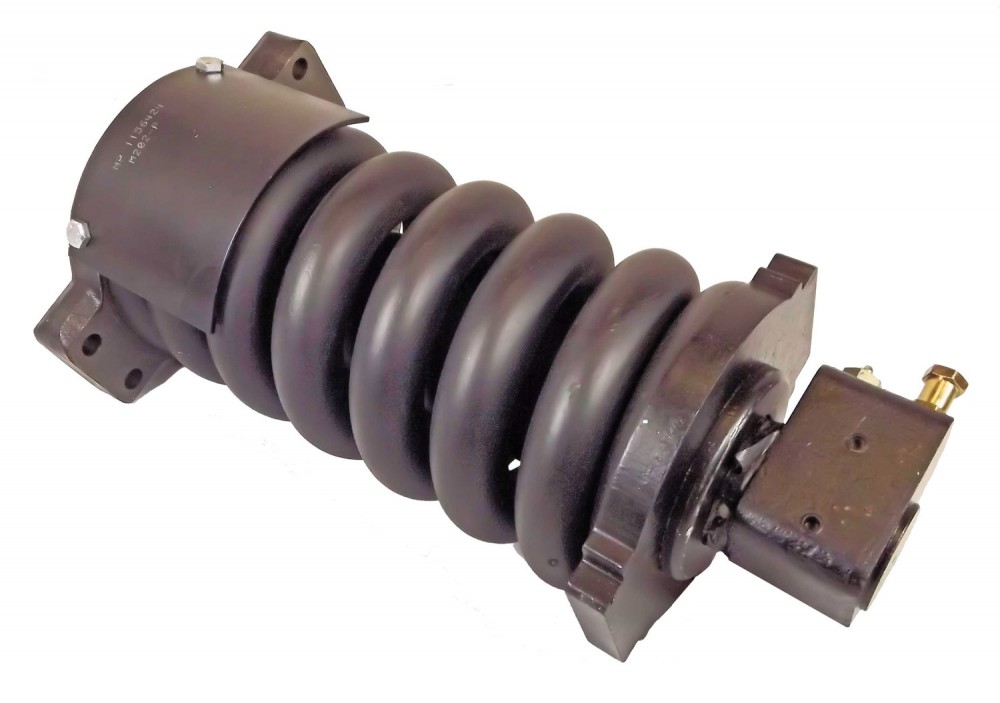

Механизм натяжения QHD | арт. 194-1229 / 194-1259; 194-1260; 194-1265; 194-1266
Механизм натяжения QHD 194-1229 (кросс-номера: 194-1259, 194-1260, 194-1265, 194-1266) производства JM — комплексная сборка (гидравлический натяжной цилиндр + буферная пружина) для гусеничных экскаваторов CAT 320D/323D/330D/336D, бульдозеров D6N/D. Узел обеспечивает регулировку натяжения гусеничной цепи и амортизацию ударных нагрузок.
- Производитель: JM
- Артикул: 194-1229 / 1941229
- Кросс-номера: 194-1259, 194-1260, 194-1265, 194-1266
- Применяемость: экскаваторов CAT 320D/323D/330D/336D, бульдозеров D6N/D7R/D8T, погрузчиков 950H/
- Состав / тип: Гидравлический натяжной цилиндр + буферная пружина
Механизм натяжения QHD 194-1229 JM — Caterpillar
Варианты исполнения и кросс-номера
| Артикул | Применяемость | Примечание |
|---|---|---|
| 194-1259 (эта страница) | экскаваторов CAT 320D/323D/330D/336D, бульдозеров D6N/D7R/D8 | Основной артикул поставки |
| 194-1260 | экскаваторов CAT 320D/323D/330D/336D, бульдозеров D6N/D7R/D8 | Взаимозаменяем с основным |
| 194-1265 | экскаваторов CAT 320D/323D/330D/336D, бульдозеров D6N/D7R/D8 | Взаимозаменяем с основным |
| 194-1266 | экскаваторов CAT 320D/323D/330D/336D, бульдозеров D6N/D7R/D8 | Взаимозаменяем с основным |
Технические характеристики
| Тип / состав | Гидравлический натяжной цилиндр + буферная пружина |
| Артикул | 194-1229 / 1941229 |
| Производитель | JM |
| Применяемость | экскаваторов CAT 320D/323D/330D/336D, бульдозеров D6N/D7R/D8T, погрузчиков 950H/966H, автогрейдеров 140M/160M |
| Двигатель / агрегат | C6.6, C7, C9, C13, C15, 3066, 3126B |
| Рабочая жидкость | CAT MPGM (EP2) |
| Рабочая среда натяжителя | Консистентная смазка EP2 (нагнетается шприцем) |
| Нормальный провис гусеницы | 20–30 мм (твёрдый грунт), 25–35 мм (мягкий) |
Применяемость
экскаваторов CAT 320D/323D/330D/336D, бульдозеров D6N/D7R/D8T, погрузчиков 950H/966H, автогрейдеров 140M/160M. Двигатели / агрегаты: C6.6, C7, C9, C13, C15, 3066, 3126B.
Замена Механизм натяжения QHD
- Установить машину на ровную твёрдую площадку; вывесить ходовую тележку.
- Сбросить давление в натяжителе: стравить смазку через клапан до полного хода поршня назад.
- Разъединить звено гусеницы и снять цепь с тележки.
- Демонтировать направляющее колесо (ленивец); использовать стропы — вес ленивца 30–60 кг.
- Извлечь сборку из направляющего канала рамы как единый узел. Не наносить удары молотком.
- Установить новую сборку в канал; совместить шток с посадочным местом ленивца.
- Установить ленивец, надеть гусеницу.
- Нагнетать смазку EP2 шприцем через маслёнку до нормального провисания: 20–30 мм (твёрдый грунт), 25–35 мм (мягкий).
- Запустить машину, выполнить 5–10 рабочих циклов; перепроверить провисание гусеницы.
Критерии износа и замены
| Параметр | Норма | Замена обязательна |
|---|---|---|
| Провисание гусеницы | 20–30 мм (твёрдый грунт), 25–35 мм (мягкий) | Цепь не натягивается после нагнетания смазки → замена |
| Утечка смазки из натяжителя | Отсутствует | Видимая течь → уплотнения цилиндра изношены |
| Удары при наезде на препятствие | Работа ходовой без стуков | Металлический стук → пружина потеряла упругость |
| Трещины корпуса пружины | Отсутствуют | Любые трещины → немедленная замена |
Регламент ТО
| Вид ТО | Интервал | Операция |
|---|---|---|
| ТО-1 (ежесменное) | 8–10 м/ч | Визуальная проверка провисания гусеницы; при необходимости нагнетать смазку |
| ТО-2 | 500 м/ч | Осмотр штока натяжителя и маслёнки на утечки; проверка пружины на трещины |
| ТО-3 | 1000 м/ч | Полная очистка ходовой; осмотр механизма в демонтированном виде |
| По факту | При утечке / потере натяжения | Замена сборки в комплекте |
- Перетяжка гусеницы (провис <15 мм). Катки и звёздочки изнашиваются в 2–3 раза быстрее; повышенная нагрузка на шток натяжителя. Особенно критично на асфальте и скальном грунте.
- Недотяжка гусеницы (провис >45 мм). Удары цепи по раме тележки, возможен сход гусеницы при поворотах.
- Нагнетание смазки без контроля провисания. Избыточное давление разрушает уплотнения цилиндра.
- Игнорирование утечек смазки. Потеря давления — гусеница ослабевает за несколько смен, возможен сход.
Сопутствующие запасные части
- Направляющее колесо (ленивец)
- Ремкомплект уплотнений натяжного цилиндра
- Опорный каток
- Поддерживающий каток
- Смазка CAT MPGM (EP2)
- Гусеничная цепь в сборе
Часто задаваемые вопросы
Чем отличаются кросс-номера 194-1259/1260/1265?
Все варианты — один и тот же механизм натяжения для экскаваторов CAT 320D/323D/330D/336D, бульдозеров . Различия в серийных диапазонах машин (S/N prefixes). По конструкции взаимозаменяемы. Укажите серийный номер машины при заказе.
Каким должно быть провисание гусеницы?
Нормальный диапазон: 20–30 мм (твёрдый грунт), 25–35 мм (мягкий). На мягком грунте (болото, снег) допустимо увеличить на 5–10 мм; на скальном и асфальте — уменьшить. После регулировки обязательно выполнить 5–10 рабочих циклов и перепроверить.
Можно ли разобрать сборку для замены только уплотнений?
Замена уплотнений цилиндра возможна без разборки пружинной части. Однако пружинная часть разбирается только на специальном прессе — самостоятельная разборка смертельно опасна. Если утечка значительна — рекомендуем менять сборку целиком.
Заказать Механизм натяжения QHD 194-1229 для CAT
Склад в России — отгрузка в день оплаты. Доставка по всей РФ.
Подбор по серийному номеру. Оптовые условия для предприятий и сервисных центров.
